以下是:跌落式熔断器的工作原理的产品参数
产品参数 产品价格 1/个 发货期限 3 供货总量 10000 运费说明 12 跌落式熔断器的工作原理,樊高电气有限公司为您提供跌落式熔断器的工作原理的资讯,联系人:樊露,电话:13587716025、13587716025,QQ:1139938146,发货地:乐清市象阳镇发货到黑龙江省 大庆市 肇源县、萨尔图区、龙凤区、让胡路区、红岗区、肇州县、林甸县。 黑龙江省,大庆市,肇源县 肇源县是黑龙江省大庆市的一个县原名后郭尔罗斯，位于黑龙江省西南部、松嫩两江左岸，长春、哈尔滨、大庆“金三角”的中心，隶属于大庆市。是金太祖“肇基王绩”之地，有着6000多年的文明，幅员面积4119.5平方公里。肇源县一个多民族县份，21个民族，辖16个乡镇，6个农林牧渔场。根据第七次人口普查数据，截至2020年11月1日零时，肇源县常住人口为330340人。
跌落式熔断器的工作原理视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。

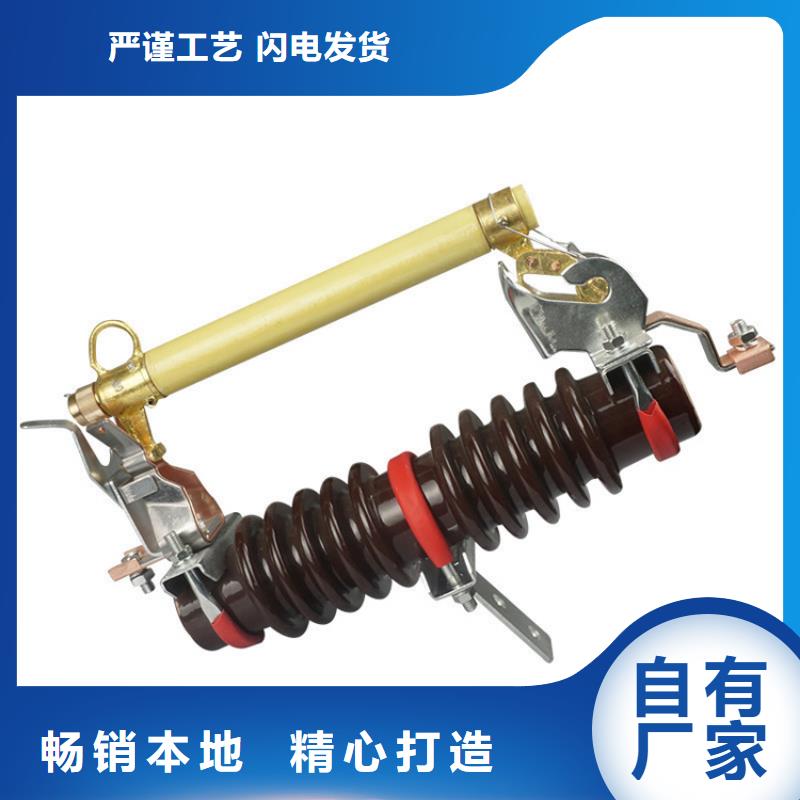

以下是:跌落式熔断器的工作原理的图文介绍两原因降低了跌落式熔断器的功能。现实中经常出现缺熔管、缺熔体或用铜丝、铝丝甚至于铁丝勾挂代替熔体的情况。使得线路的跳闸率和配电变压器的故障率居高不下 其选择是按照额定电压和额定电流两项参数进行，也就是熔断器的额定电压必须与 被保护设备(线路)的额定电压相匹配。熔断器具的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为额定负荷电流的1.5～2倍。熔断器的每次操作须仔细认真，不可粗心大意，特别是合闸操作，必须使动、静触头接触良好。 其选择是按照额定电压和额定电流两项参数进行，也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。熔断器具的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为额定 负荷电流的1.5～2倍。 由于采用逐级排气，熔管内加装新型灭弧材料小管，合理解决了开断大小电流的矛盾、扩大了下限开断电流范围。瓷件与上、下静触头、安装板均采用机械卡装，与水泥浇装比较，具有更高的机要强度，不会发生瓷件胶装处断裂及松动现象。 瓷件与上、下静触头、安装板均采用机械卡装，与水泥浇装比较，具有更高的机要强度，不会发生瓷件胶装处断裂及松动现象。概述：跌落式熔断器是配电线路分支线和配电变压 器常见的一种短路保护开关。它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。)操作熔管是一项频繁的项目，注意不到便会造成触头烧伤引起接触不良，使触头过热，簧退火，促使触头接触更为不良，形成恶性循环。所以，拉、合熔管时要用力适度，合好后，要仔细检查鸭嘴舌头能紧紧扣住舌头长度三分之二以上，可用拉闸杆钩住上鸭嘴向下压几下，再轻轻试拉， 检查是否合好。 对该标准中未明确定义的重要参数及配置方式，按JB/DQ《10-35kV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。由于采用逐级排气，熔管内加装新型灭弧材料小管，合理解决了开断大小电流的矛盾、扩大了下限开断电流范围。 由于采用逐级排气，熔管内加装新型灭弧材料小管，合理解决了开断大小电流的矛盾、扩大了下限开断电流范围。熔管用钢纸一环氧玻璃布管复合制成，保证熔丝管具有较高的 机械强度和开断三次以上的额定开断能力，可免除运行人员熔断器动作一次后即更换消弧管的麻烦手续。 零件采用冲压件，互换性强，便于生产维修。刚件采用热镀锌工艺，保证具有较强防腐性能，保证可靠运行。跌落式熔断器是配电线路分支线和配电变压器常见的一种短路保护开关。它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。跌落原理：熔断器靠安 装板固定在安装架上，熔断器在运行时串联在电力线路中，正常工作时，熔丝尾线使熔丝管和动触头间的活动关节紧锁，熔丝管能在静触头的压力下处于台闸位置。熔丝熔断后，失去熔丝的张紧力，活动关节释放、熔管在上、下静触头的簧压力和熔丝管自身重量的作用下，迅速跌落，形成明显可见的隔离间隙。 在现实的10kV~35KV线路系统中和配电变压器上的熔断器不能正确动作，其原因之一是，电工素质差，责任心不强，常年不进行跌 落式熔断器的维护和检修；原因之二是，跌落式熔断器的产品质量低劣，不能灵活的拉、合操作。⑤熔体熔断后应更换新的同规格熔体，不可将熔断后的熔体联结起来再装入熔管继续使用。
多油断路器，少油断路器，隔离开关，负荷开关，熔断器，穿墙套管，绝缘子，电站金具等一系列高压产品。打造出高技术的产品品质基础。凭借着产品质量和优质服务态度！本公司的产品广泛应用于国内外各电力公司、电站、矿山、油田等地方，赢得广大用户的需要和采购。展望未来，面对经济全球化本公司决定向电气前沿企业发展，不断创新，超越自我，“ 以产品，创品牌”的崇高信念，坚持“顾客至上、优质服务”立足科技、创新的企业理念，致力于民族工业的腾飞，我们真诚希望与您合作，共创共享成功之路，坚定向更加辉煌的未来迈进 因其有 一个明显的断开点，具有了隔离开关的功能，给检修线路和设备创造了一个作业环境，增加了检修人员的性。带拉负荷的跌落式熔断器，还配有性辅助触头和灭弧罩，用以分合额定负荷电流。用途及执行标准：本产品使用于10～35kV配电线路分支线和配电变压器一次侧，用于过载和短路保护，分合额定负荷电流。35KV跌落式高压熔断器HRW5-35/200A尺寸图3.工作原理跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作 用而熄灭电弧。由于熔丝熔断，因而活动关节释放使熔管，在上、下触头的力和熔管自重的作用下迅速跌落，形成明显的断开间隙。4.熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。若超越上限，则可能因电流过大，产气过多而使熔管；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的短路电流相匹配，还要重视其下限开断容量与安装地点的小短路电流的关系。考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作 为短路电流小值来选择其下限开断容量。35KV跌落式高压熔断器HRW5-35/200A尺寸图5.熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。实践中常按以下原则选择：配电变压器容量为160kVA以下的，熔丝按变压器额定电流的2～3倍来选；配电变压器容量为160kVA及以上的，按1.5～2倍选择。熔丝的选择还必需考虑熔丝的熔断特性能否与上级保护时间相配合，这是决定采用熔丝保护能否生效的关键问题。配电线路的速断保护动作时间很短，约为0.1s左右。根据熔丝的特性曲线，在0.1s内使熔丝熔断的电流应不小于额定电流的20倍。这一数据是保证熔丝与首端断路器配合的 必要条件。6.跌落式熔断器的安装(1)安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。(2)熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。(3)熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。
对该标准中未明确定义的重要参数及配置方式，按JB/DQ《1 0-35kV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。由于采用逐级排气，熔管内加装新型灭弧材料小管，合理解决了开断大小电流的矛盾、扩大了下限开断电流范围。 此外，应按被保护系统三相短路容量，对所选定的熔断器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必须大于额定断开容量的下限。若熔断器的额定断开容量(一般是指其上限)过大，很可能使被保护系统三相短路容量小于熔断 器额定断开容量的下限，造成在熔体熔断时难以灭弧，终引起熔管烧毁，等事故。 熔丝熔断后，下部动触头失去拉力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。 使用条件*环境温度不高于40℃， 不低于-30℃；*海拔高度不超过1000m；（1000m以上可按GB311.1-1997进行修正）*电源频率50±2Hz；*地震烈度7度以下*大风速35m/s型号定义本产品型号按JB/T《交流高压熔断器型号编制办法》规定进行定义一次后即更换消弧管的麻烦。 瓷件与上、下静触头、安装板均采用机械卡装，与水泥浇装比较，具有更高的机要强度，不会发生瓷件胶装处断裂及松动现象。零件采用冲压件，互换性强，便于 生产维修。刚件采用热镀锌工艺，保证具有较强防腐性能，保证可靠运行。本产品型号按JB/T《交流高压熔断器型号编制办法》的规定进行编制，产品参数按GB15166.3-1994《交流高压熔断器喷射式熔断器》标准执行。对该标准中未明确定义的重要参数及配置方式，按JB/DQ《10-35kV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。 使用条件*环境温度不高于40℃，不低于-30℃；*海拔高度 不超过1000m；（1000m以上可按GB311.1-1997进行修正）*电源频率50±2Hz；*地震烈度7度以下*大风速35m/s型号定义本产品型号按JB/T《交流高压熔断器型号编制办法》规定进行定义一次后即更换消弧管的麻烦。 跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端丝管由层的消弧管和外层的环氧玻璃管组成。拉负荷跌落式熔断器增加性辅助触头及灭弧 罩，用以分、合负荷电流。
大庆肇源樊高电气有限公司拥有一支专业的技术队伍，并具有多年大庆肇源--真空断路器ZW32-12/630生产销售及售后服务的经验。我公司不断致力于新产品的开发，在满足客户需求的原则和社会发展需要上，与多家大庆肇源--真空断路器ZW32-12/630厂家合作，推出质量、性能、价格公道组合的系列大庆肇源--真空断路器ZW32-12/630产品，并赢得了广大客户的信赖和赞许。
(3)熔管应 有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。(4)熔断器应安装在离地面垂直距离不小于4m的横担(构架)上，若安装在配电变压器上方，应与配变的外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。(5)熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌落。( 6)所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体少能承受147N以上的拉力。(7)10kV跌落式熔断器安装在户外，要求相间距离大于70cm。操作注意编辑一般情况下不允许带负荷操作跌落式熔断器，只允许其操作空载设备(线路)。但在农网10kV配电线路分支线和额定容量小于200kVA的配电变压器允许按下列要求带负荷操作：当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头 仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。跌落原理：熔断器靠安装板固定在安装架上，熔断器在运行时串联在电力线路中，正常工作时，熔丝尾线使熔丝管和动触头间的活动关节紧锁，熔丝管能在静触头的压力下处于台闸位置。 跌落原理：熔断器靠安装板固定在安装架上，熔断器在运行时串联在电力线路中，正常工作时，熔丝 尾线使熔丝管和动触头间的活动关节紧锁，熔丝管能在静触头的压力下处于台闸位置。熔丝熔断后，失去熔丝的张紧力，活动关节释放、熔管在上、下静触头的簧压力和熔丝管自身重量的作用下，迅速跌落，形成明显可见的隔离间隙。 本产品型号按JB/T《交流高压熔断器型号编制办法》的规定进行编制，产品参数按GB15166.3-1994《交流高压熔断器喷射式熔断器》标准执行。对该标准中未明确定义的重要参数及配置方式，按J B/DQ《10-35kV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。③熔体本身有否受到损伤，经长期通电后有无发热伸长过多变得松弛无力。用途及执行标准：本产品使用于10～35kV配电线路分支线和配电变压器一次侧，用于过载和短路保护，分合额定负荷电流。本产品型号按JB/T《交流高压熔断器型号编制办法》的规定进行编制，产品参数按GB15166.3-1994《交流高压熔断器喷射式熔断器》标准执行 。(6)所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体少能承受147N以上的拉力。 ④对新安装或更换的熔断器，要严格验收工序，必须满足规程质量要求，熔管安装角度达到25°左右的倾下角。⑤熔体熔断后应更换新的同规格熔体，不可将熔断后的熔体联结起来再装入熔管继续使用。⑥应定期对熔断器进行巡视，每月不少于一次夜间巡视，查看有无放电火花和接触不良现象，有放电，会伴有嘶嘶的响声 ，要尽早安排处理。
您是想要在大庆市肇源县采购高质量的跌落式熔断器的工作原理产品吗？樊高电气有限公司是您的不二之选！我们致力于提供品质保证、价格优惠的跌落式熔断器的工作原理产品,品种齐全,不断创新,致力于满足广大客户的多种需求,联系人:樊露-13587716025,QQ:1139938146,地址:《乐清市象阳镇》。
